电气一、二次回路解析 电气设备的“神经系统”与“执行系统”

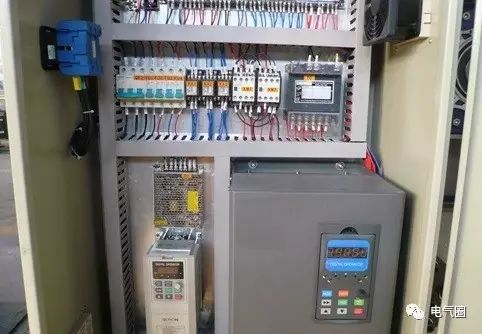

在电气工程领域，理解电气设备中“一次回路”和“二次回路”的区别与联系，是掌握系统工作原理、进行设备操作、维护乃至故障诊断的基石。它们共同构成了一个完整的电气系统，如同人体的“骨骼肌肉”与“神经大脑”。

一、核心概念：职责与分工

1. 一次回路（主回路）
定义与角色：一次回路是直接参与电能生产、传输、分配和消耗的电气回路。它是系统中承载高电压、大电流的“主干道”，是电能的“执行系统”。
主要设备：包括发电机、变压器、母线、断路器、隔离开关、电流/电压互感器的一次侧、电动机、电抗器、输电线路等。这些设备通常电压高、电流大、体积也相对庞大。
* 核心功能：实现电能的“发、输、变、配、用”。例如，从发电机发出的电能，经过升压变压器、高压输电线路、降压变压器，最终驱动工厂的电动机运转，这个能量流经的路径就是一次回路。

2. 二次回路（控制保护回路）
定义与角色：二次回路是对一次回路及其设备进行监视、测量、控制、调节和保护的电气回路。它不直接传输主电能，而是处理信息、发出指令，是系统的“监控与神经系统”。
主要设备：包括测量仪表（电压表、电流表、功率表）、继电器、控制开关、信号装置、操作电源、电流/电压互感器的二次侧、以及各类控制电缆等。这些设备通常工作在低电压、小电流状态。
核心功能：
监控：实时显示一次系统的运行参数（如电压、电流、功率）。

• 控制：实现断路器、隔离开关的远程或就地分合闸操作。

• 保护：当一次设备发生故障（如短路、过载）时，由继电器等保护装置迅速判断并发出跳闸指令，隔离故障部分。

• 信号：指示设备状态（红绿灯）、发出告警或事故信号。

二、关键区别与联系

主要区别：
1. 功能不同：一次回路是“能量流”，二次回路是“信息流与控制流”。
2. 电压电流等级不同：一次回路为系统电压（如10kV, 110kV），二次回路通常为安全低压（如AC 220V, DC 110V）和小电流（通常为5A或1A）。
3. 设备与接线不同：一次设备厚重、连接导线截面积大；二次设备精密、连接导线多为多芯控制电缆。

内在联系：
两者通过互感器紧密耦合。电流互感器(CT)和电压互感器(PT)是一次与二次回路之间的“桥梁”。它们将一次侧的高电压、大电流按比例转换为二次侧标准的低电压、小电流，供给二次设备使用，从而实现监测和保护功能。没有二次回路的有效监控与保护，一次回路将处于“盲开盲合”的危险状态；而没有一次回路，二次回路也就失去了存在的意义。

三、举例说明：一个简单的馈线开关柜

假设一个10kV配电线路的开关柜：

• 一次回路：10kV母线 → 隔离开关 → 断路器 → 电流互感器(CT)一次绕组 → 电缆 → 通向负载（如一台变压器）。
• 二次回路：
• 测量回路：CT的二次侧（输出例如5A）接到电流表，显示线路电流。

• 保护回路：CT的二次电流同时接入过电流继电器。当线路发生短路故障，电流激增，继电器动作，其触点接通跳闸线圈回路。

• 控制回路：操作人员按下分闸/合闸按钮，控制电源（如DC 110V）接通断路器操作机构的合闸或分闸线圈，驱动断路器动作。

• 信号回路：断路器辅助触点接通“合闸”红灯或“分闸”绿灯，指示状态。

四、掌握要点与常见误区

• “弄不清楚”的常见点：

1. 混淆设备归属：例如，明确CT/PT本身是一次设备，但其二次绕组及之后的回路属于二次回路。

1. 忽视操作电源：二次回路需要独立、可靠的操作电源（直流屏或交流UPS），这是其正常工作的“血液”，常被初学者忽略。

1. 看不懂二次图纸：二次回路原理图、展开图、安装接线图是理解其逻辑的关键，需要熟悉各种图形符号和回路编号规则。

• 如何“弄清楚”：

1. 建立系统观：始终从“一次设备是对象，二次回路是服务”的角度去理解。

1. 分功能块学习：将二次回路拆解为“控制回路”、“保护回路”、“测量回路”、“信号回路”四大模块，逐个突破。

1. 理论结合实践：对照实物（如开关柜、保护屏）和图纸，跟踪回路走向，理解从“信息采集（CT/PT）→逻辑判断（继电器）→执行输出（跳闸/信号）”的完整链条。

而言，“一次回路”是电气系统的“躯体”，负责能量的强健流动；“二次回路”则是系统的“神经与大脑”，负责监控、思考与指挥。只有将两者有机结合，才能确保整个电力系统安全、可靠、经济地运行。对于电气从业者而言，清晰地辨别并深入理解一、二次回路，是迈向专业化的必经之路。
